STATION90.
Die STATION90 ist eine vollisolierte Heizungspumpengruppe mit 90 mm Achsabstand, konzipiert für die Primär- und Sekundärkreise moderner Heiz- und Kühlsysteme. Sie ist die hydraulische Brücke zwischen Wärmeerzeuger (z.B. Wärmepumpe oder Gasheizung) und Verteilung — ob Fußbodenheizung, Gebläsekonvektoren oder Heizkörper.
4 GRÖSSEN.
Vier Ausführungen – für jede Regel-Anforderung.

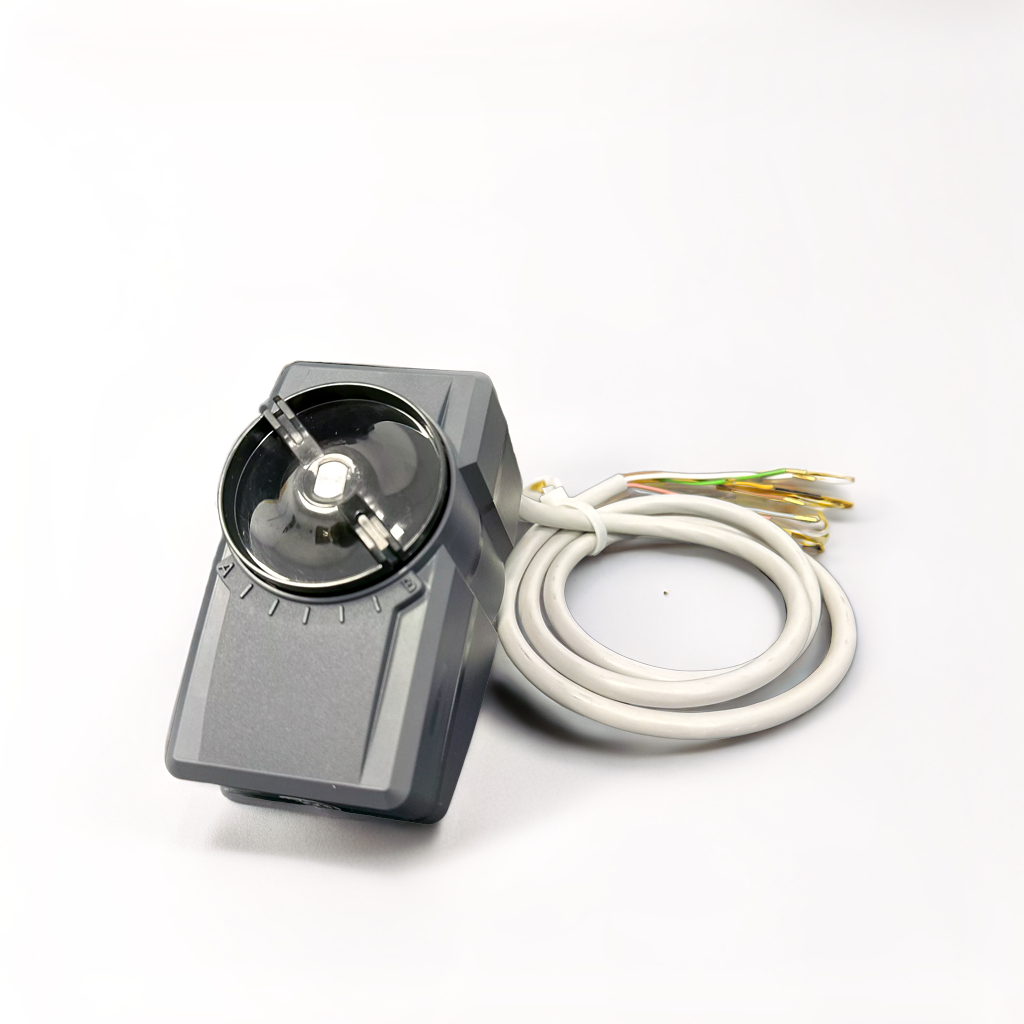

STATION90 Direkt (ohne Mischer) für die 1:1-Kopplung, oder Gemischt mit drei Antriebsvarianten: 3-Punkt-Mischermotor NVM08 (230 V), 0–10 V Mischermotor NVM07 (24 V, mit manueller Bedienung) oder Motorsteuerung NVMC01 – ein wetterkompensierter Regler, der die Vorlauftemperatur nach Außentemperatur steuert und die Pumpe direkt ansteuert.
Vollisoliert · Grundfos UPM3 K Hybrid.
Die Pumpe ist vollständig – auch seitlich – in expandiertes Polypropylen (λ 0,036 W/mK nach ISO 8301) eingekleidet. Damit erfüllt die STATION90 die EnEV 2014-Anforderungen. Die Leistungskurven sind auf die Grundfos UPM3 K Hybrid abgestimmt (im Lieferumfang mit Stromkabel und Einstellhinweisen).

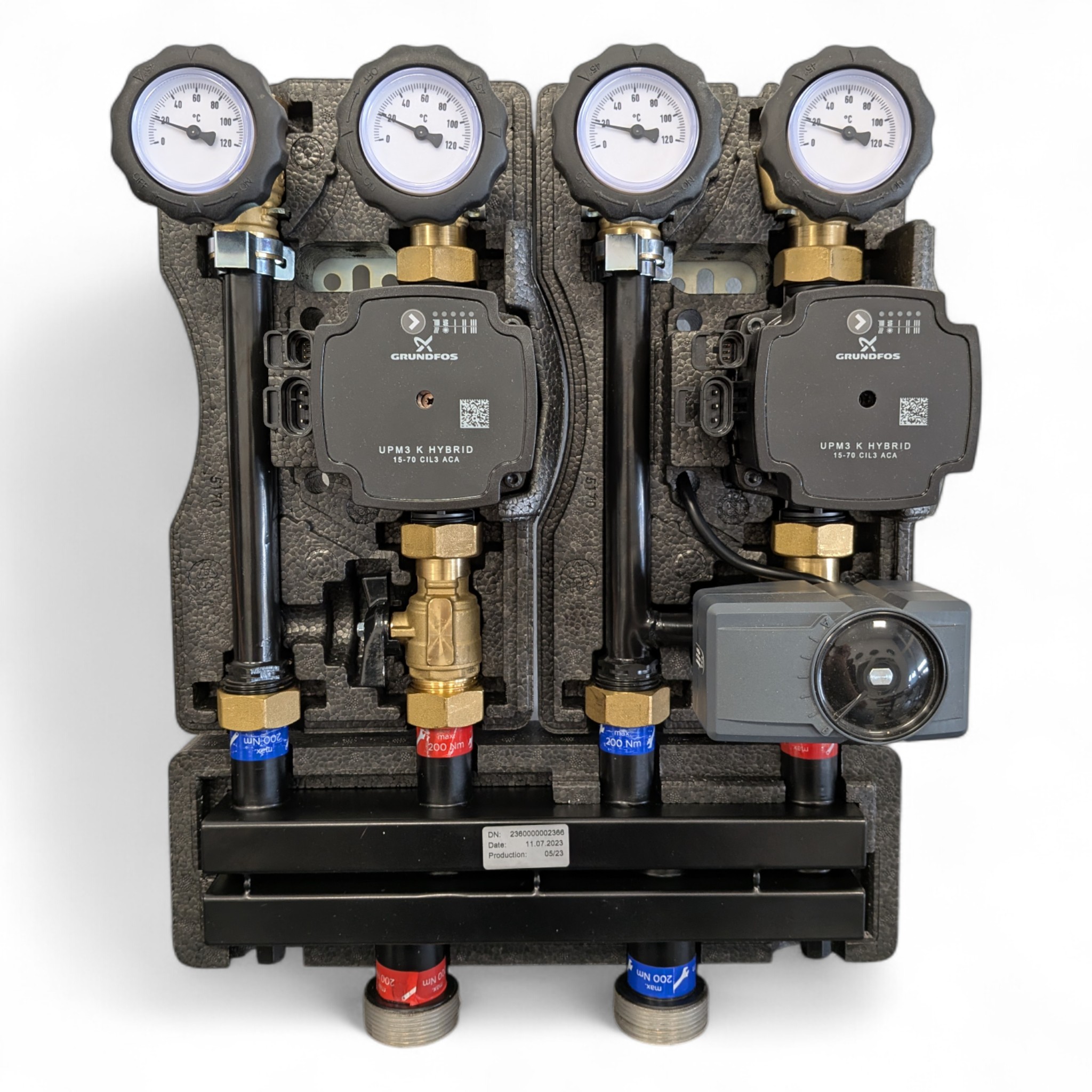

Einzel- oder Mehrfachinstallation am Verteiler.
Die STATION90 lässt sich als Einzelgruppe an der Wand montieren (Wandbefestigungsset im Lieferumfang, Dübel Ø8 × 40 mm) oder in Mehrfachinstallationen auf einen Verteiler aufziehen – für mehrere Heizkreise parallel. Das Rückschlagventil im Rücklaufhahn ist ausschaltbar, was das Befüllen und Entlüften erleichtert.
GEMEINSAME MERKMALE.
- §01 Zwei Serien: Direkt oder Gemischt (mit NVM08 3-Punkt / NVM07 0–10 V / NVMC01 wetterkompensiert)
- §02 Anschluss Sekundärkreis 1″ IG, Heizquelle 1″ AG, Pumpe G 1″
- §03 Max. Leistung Direkt: 17 / 21 / 32 / 42 kW (ΔT 8 / 10 / 15 / 20 °C)
- §04 Max. Leistung Gemischt: 16 / 20 / 30 / 40 kW (ΔT 8 / 10 / 15 / 20 °C)
- §05 Rücklaufleitung Kupfer mit schwarzer KTL-Beschichtung, Rückschlagventil herausnehmbar
- §06 Fühlerhülse für Temperatursensor Ø6 mm im Heiz-/Kühlversorgungs-Anschluss
- §07 CE, RoHS, REACH konform · PED 2014/68/UE · ErP 2009/125/EG · EnEV 2014
SPECSHEET.
DATEN & DOKUMENTE.
SIE INSTALLIEREN.
WIR LIEFERN.
Projektbezogene Preise, technische Beratung direkt vom Produkt-Manager, Lagerware aus Österreich. Keine Mindestabnahme.
